Accessoires de pose bouches Alizé

ACCESSOIRES HYGRO
(RÉF. 1788 à 1797)

accessoires pose bouches alizé hygro
  • Voir toutes les références

    1788 - Mousse acoustique ALIZE HYGRO + pièce de maintien

    1789 - Anneau acoustique ALIZE HYGRO

    1790 - Bouton poussoir

    1791 - Renvoi d'angle pour ouche à cordon en plafond

    1792 - Manchette plastique Ø 125, Lg 50mm

    1793 - Manchette plastique Ø 125, Lg 50mm à joint

    1794 - Manchon PLACO Ø 125, Lg 100mm

    1795 - Manchon PLACO Ø 125/80, Lg 100mm

    1796 - Manchon traversée de dalle, Ø 125, Lg 275mm + joint

    1797 - Manchon traversée de dalle, Ø 125/80, Lg 275mm + joint



1790 - 1791 : aussi pour AUTO.
1796 - 1797 : aussi pour AUTO Tempo.
FICHE TECHNIQUE

ACCESSOIRES AUTO
(RÉF. 1928 à 1992)

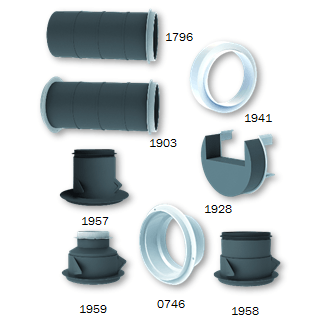

accessoires pose bouches alizé auto
  • Voir toutes les références

    1928 - Module d'isolation acoustique MIA

    1941 - Entretoise pour adaptation manchette Ø 99mm

    1957 - Manchon PLACO Ø 100, Lg 100mm

    1958 - Manchon PLACO Ø 125, Lg 100mm

    1959 - Manchon PLACO Ø 125/80, Lg 100mm

    1903 - Manchon traversée de dalle Ø 125, Lg 275mm + manchette + joint

    1904 - Manchon traversée de dalle Ø 125/80, Lg 275mm + joint

    0744 - Manchette Ø 99mm

    0748 - Manchette Ø 116mm

    0732 - Manchette Ø 120mm

    0746 - Manchette Ø 125mm

    1996 - Manchette Ø 150mm

    0755 - Manchette Ø 99mm + joint

    0757 - Manchette Ø 116mm + joint

    0747 - Manchette Ø 125mm + joint

    1998 - Manchette Ø 160mm + joint

    1991 - Manchette entretoise Ø 80mm pour 15 et 30m³/h

    1992 - Manchette entretoise Ø 80mm pour 15 et 30m³/h + joint



1928 : uniquement pour AUTO double débits et AUTO simple débit.
FICHE TECHNIQUE

PLATINES DE RÉNOVATION
(RÉF. 1937 à 1945)

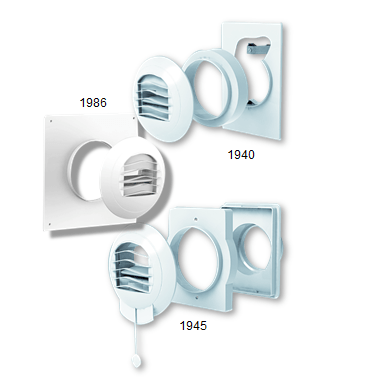

platine rénovation bouche alizé
  • Voir toutes les références

    1937 - Platine 180x278mm sans entretoise

    1940 - Platine 180x278mm avec entretoise

    1986 - Platine 250x250mm à visser

    1987 - Platine 250x250mm à visser avec joint

    1945 - Platine 148x202mm adaptable sur manchette BEAC



1937 - 1940 : platine de rénovation avec étriers prévue pour une installation des bouches Alizé sur des réservations rectangulaires (en remplacement de grilles de ventilation naturelle existantes par exemple).  La platine équipée de deux étriers de largeur 75 mm s'installe une fois les travaux terminés sur des réservations rectangulaires de dimensions 80 x 170 à 110 x 245mm. L'étanchéité est assurée par un joint mousse collé sur la platine. La bouche ou l'ensemble bouche + entretoise s'emboîte sur la platine.
1986 - 1987 : platine de rénovation prévue pour se monter sur des réservations de dimensions 100 x 100 à 200 x 200mm par 4 vis de fixation.
1945 : réalisée en polystyrène blanc, la platine d'adaptation sur manchette cadre bouche BEAC permet le montage d'une bouche Alizé AUTO sur une manchette cadre bouche BEAC existante. Cette platine a pour dimensions 148 x 202mm.
FICHE TECHNIQUE
